IS型離心泵適用于工業和城市給排水，亦可用于農業排灌。
用于輸送清水或物理及化學性質類似于水的其他液體，被輸送液體溫度不高于80℃，允許進口壓力0.6MPa
參數范圍：流量Q 5.4~400m/s，揚程H 4~125m

型號說明：

IS100－80－160B

IS離心泵 、100－吸入口直徑、80－吐出口直徑、160的名義直徑A－A、B、C分別表示葉輪外徑經第一、二、三次切割
結構形式：泵為臥式安裝，水平軸向吸入，向上徑向吐出。泵為懸架式結構，檢修時不需拆卸進、出口管路，即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結，泵的軸封采用軟填料密封。軸承為單列向心球軸承，采用潤滑油潤滑。
旋轉方向：從電機端看，泵為順時針方向旋轉。

零件材質：過流部件材質一般為普通灰鑄鐵。

成套范圍：成套供應泵，電動機、公用底座、聯軸器等，還提供底閥、止回閥、閘閥。
IS型泵參數：

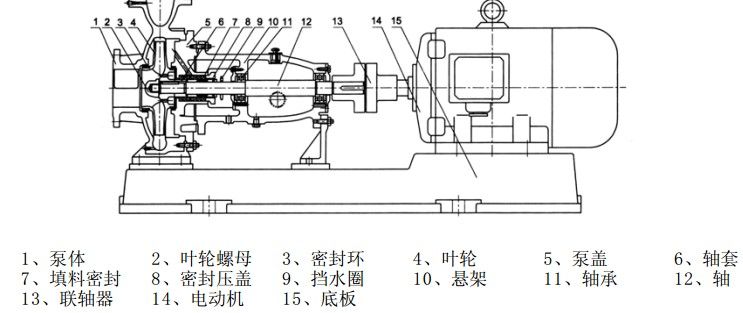

結構圖：


安裝圖：

操作使用：
一、開機前的準備：
1、檢查儲油室油位。
2、檢查電機轉向與泵標注轉向一致（點動操作）。
3、關閉泵出口閥門。（因離心泵啟動時，泵的出口管路內還沒有液體，因此還不存在管路阻力和提升高度阻力，在泵啟動后，泵揚程很低，流量很大，此時泵電機（軸功率）輸出很大，很容易超載、就會使泵的電機及線路，因此啟動時要關閉出口閥門，才能使泵正常運轉起來。
4、打開泵進口閥門，有排空閥的打開排空閥，讓液體充滿整個泵腔，泵內氣體排凈后關閉排空閥，有冷卻水的要打開冷卻水開關。
二、開機運轉：
1、按下電源開關，當泵達到正常轉速時，在緩慢打開出口閥門（防止水錘現象）。（在有壓管路中，由于某種外界原因：（如閥門突然關閉、斷電）使水的流速發生變化，從引起壓強的急劇升高和降低的交替變化，這種現象稱為水擊或水錘）。
2、泵在運行過程中，要注意觀察儀表讀數（軸承溫升不超過35°c）及泵的運行情況和異常聲響。（無顯示儀表的手摸感覺燙手為準）
3、檢查密封處泄露情況，正常范圍機械密封為：
流量Q＜50m³/h     泄漏量Q≤3 ml/h
L流量Q≥50m³      泄流量Q=5 ml/h
填料密封處泄露量每分鐘不超過20滴，機械密封處泄露量每分鐘不超10滴。
注意：
一、泵在出口閥門關閉的情況下，泵連續工作時間不得超過3分鐘。（泵腔內壓力過大，易損壞密封裝置）
二、當帶有機械密封的泵，因沒有開冷卻水等原因造成機封發生冒煙現象時，不要及于開冷卻水，應先停泵，自然冷卻至常溫狀態后再開機，以免機封損壞開裂。
三、絕對禁止用泵入口閥門控制流量，以免汽蝕現象傷泵。
四、不易讓泵在小于設計流量的30%狀態下運行。
